로지텍 G304 자가 수리(더블클릭 현상으로 인한 스위치 교체)

나도 아직 시도는 안해보았고 나중에 수리 도전해보기위해 미리 기록해둠

난이도는 G102보단 어려울듯함

똥손인 사람들이 하다가 망쳐도 남탓 ㄴㄴ



사진 출처 및 참고영상 : https://youtu.be/6JoBknJ1DEA





준비물

인두기세트(납, 뽁뽁이(디솔더기)포함)

검정 절연테이프나 암거나 테이프(스위치 고정용도)

시계 드라이버나 샤오미 드라이버 세트

새 스위치(난 후아노 핑크축이나 TTC 골드로 교체할 생각) 그냥 내구성 좋은거 구하시길





1. 일단 겉에 뺄수있는건 다 빼기(커버, 건전지 등)











2. 피트(미끄럼방지 스티커) 4개 제거



3. 상판 분리(밑이랑 건전지부분 지렛대원리로 어떻게 감으로 하기)

* 핀케이블 단선될수있으니 팍하지말기



4. 핀빼기





5. 핀빼기







6. 나사 분리



7. 가운데 판대기 살짝 들어내기(세게하면 안되고 들추기만하기)





8. 버튼케이스 앞으로 꺼내기





9. 두개 나사 분리후 판대기 잘보관









10. 네개 나사 분리

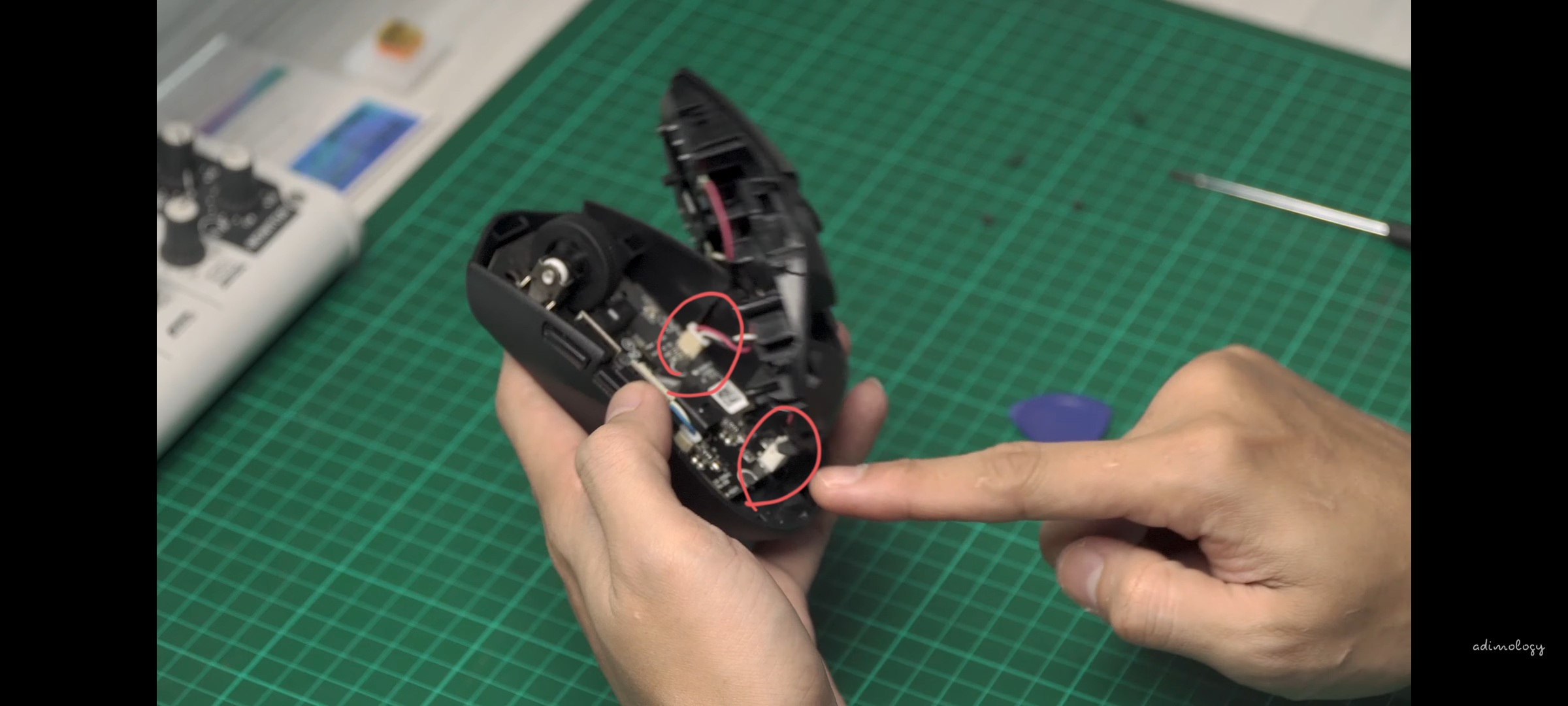

11. 여기까진 분리작업은 모두 끝남 땜질할 차례

기존 3개 부분에 납 조금 먹이고 뽁뽁이로 납제거

(바로 뽁뽁이로 하면 깔끔하게 되지않은데 잘하는사람은 알아서 잘해보셈)

12. 분리 끝나면 새 스위치 끼고 테이프로 고정후 땜질





이제 이글 역스크롤해서 역순으로 진행하시면댐
